Schon bald war Weihnachten und es gab – wie jedes Jahr – noch eine ganze Menge Dinge zu erledigen.
Das musste natürlich nicht heißen, dass das Hobby CNC dabei zu kurz kommen musste.
Für die neue Z-Achse meiner Openbuilds Mini OX benötigte ich eine Frontplatte. Den Prototyp hatte ich bereits selbst gefräst.
Damit bot sich eine interessante Gelegenheit:
Wie würde dasselbe Bauteil aus externer CNC-Fertigung aussehen?
Ein Frästeil statt einer Platine
Ich hatte zu dieser Zeit bereits über meine Kooperation mit PCBWay berichtet und war mit einem dort gefertigten Gehäuse für meine CinePI Cinema Camera zufrieden gewesen.
Die Frage nach weiteren Projekten kam deshalb schnell auf.
Da ohnehin der Umbau der Z-Achse meiner Openbuilds Mini OX anstand, lag es nahe, diesmal ein CNC-Frästeil fertigen zu lassen.
Nach dem erfolgreichen Test meiner selbst gefrästen Frontplatte aus 3-mm-Aluminium lud ich die entsprechende STEP-Datei hoch.
Für das extern gefertigte Bauteil wählte ich Aluminium 6061.
Zusätzlich entschied ich mich für eine rote Pulverbeschichtung, um auch von dieser Fertigungsoption einen ersten Eindruck zu bekommen.
Bestellung und Lieferung
Die Frontplatte bestellte ich am 1. November 2021.
Als Fertigungszeit waren damals 13 bis 15 Tage angegeben. Am 22. November 2021 wurde mir das Paket mit FedEx zugestellt.
Ich denke, da konnte man in der Tat nicht meckern.
Da ich von Natur aus eher ein ungeduldiger Mensch bin, hatte ich in der Zwischenzeit natürlich auch selbst eine Frontplatte auf meiner Shapeoko 2 gefräst.
Damit hatte ich immerhin einen direkten praktischen Vergleich.
Das Bauteil
Die extern gefertigte Frontplatte hatte die Abmessungen:
130 × 80 × 6 mm
Die Lieferung war ordentlich verpackt. Die Platte war zunächst in Luftpolsterfolie und zusätzlich noch einmal in Stretchfolie eingewickelt.
Der erste Eindruck des eigentlichen Frästeils war sehr gut.
Die Abmessungen passten zu meiner Konstruktion und auch Bohrungen und Kanten waren sauber ausgeführt. Besonders positiv fiel mir auf, dass die Kanten ordentlich entgratet waren.
Die Pulverbeschichtung
Bei der roten Pulverbeschichtung fiel mein Urteil dagegen etwas gemischter aus.

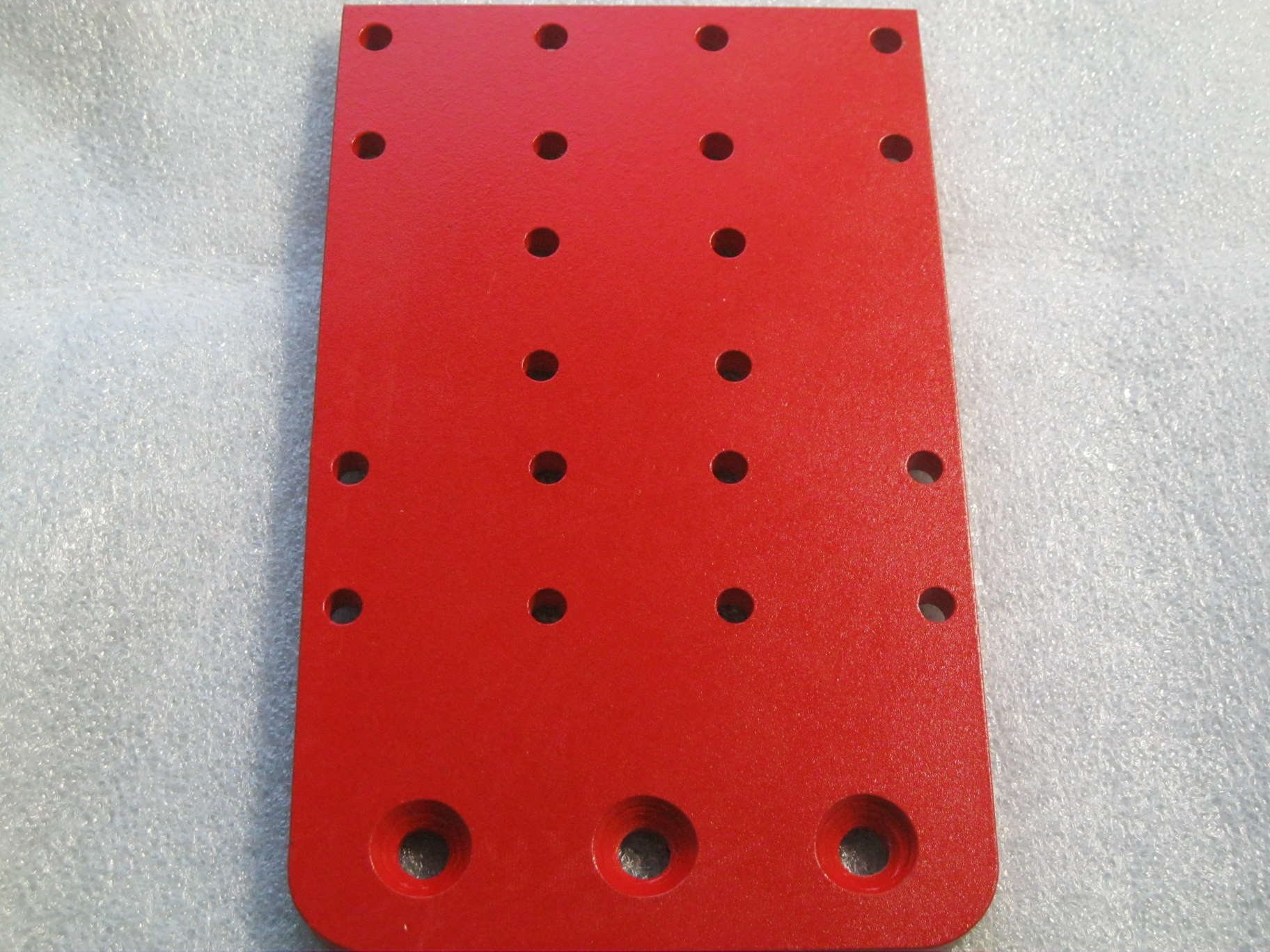

Die Rückseite der Frontplatte war einwandfrei beschichtet. Ich konnte keine auffälligen Einschlüsse erkennen und die Oberfläche wirkte gleichmäßig.

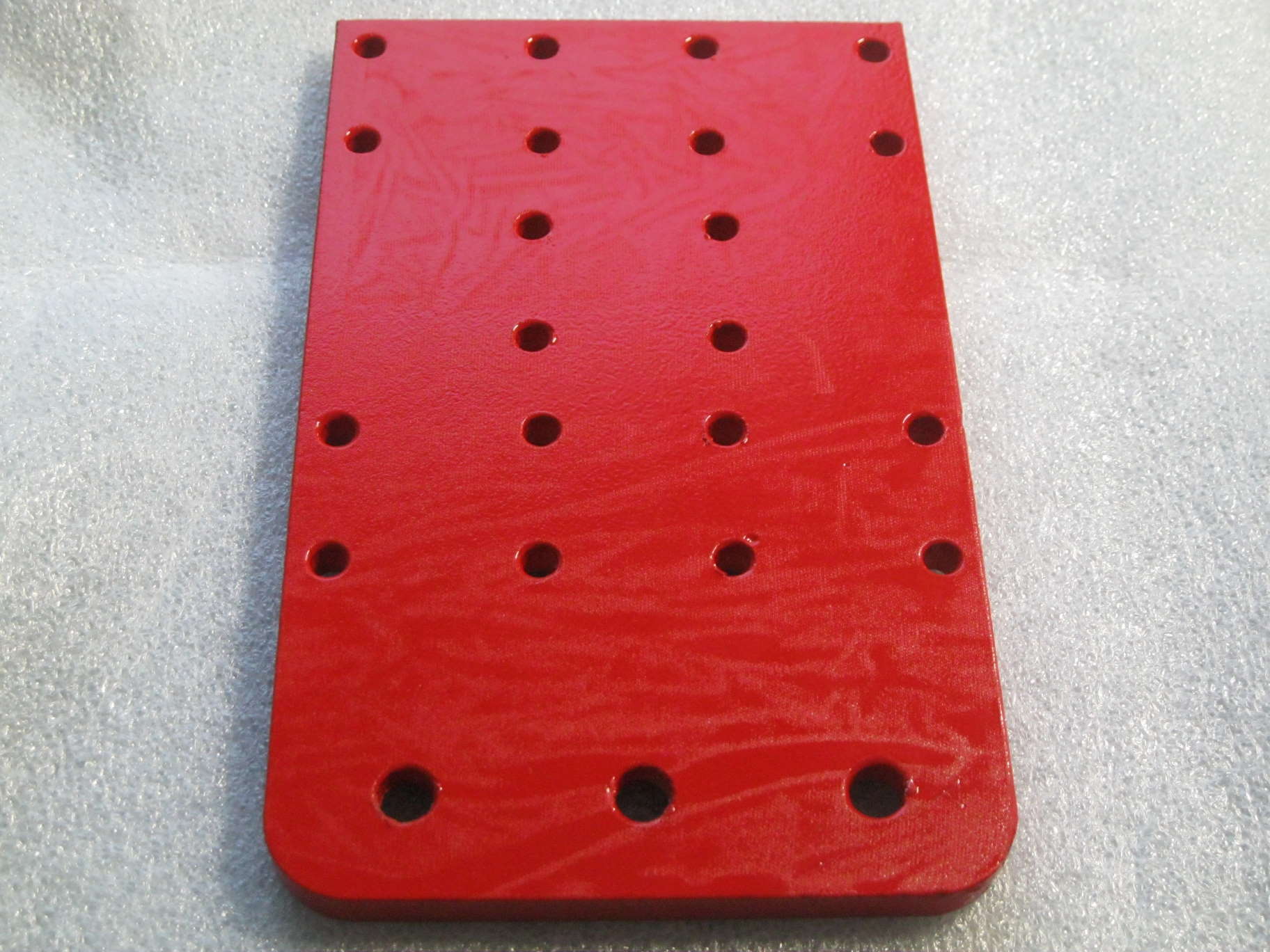

Auf der Vorderseite sah das anders aus.
Auch dort waren für mich keine offensichtlichen Einschlüsse zu erkennen, die Beschichtung wirkte allerdings deutlich ungleichmäßiger. Mein damaliger Eindruck war, dass sie möglicherweise zu dick aufgetragen worden war.
Da ich auf diesem Gebiet kein Experte war, konnte ich über die tatsächliche Ursache allerdings keine belastbare Aussage treffen.
Der Vergleich mit der eigenen Fertigung
Besonders interessant war für mich natürlich, dass ich die Frontplatte während der Wartezeit bereits selbst auf der Shapeoko 2 gefertigt hatte.
Damit standen letztlich zwei Wege zum gleichen Bauteil gegenüber:
Die eigene Fertigung bedeutete mehr Arbeit und erforderte entsprechende Möglichkeiten für die Aluminiumbearbeitung. Dafür hatte ich den gesamten Prozess selbst in der Hand.
Die externe Fertigung lieferte dagegen ein sauber bearbeitetes und für meine Konstruktion passendes Teil, ohne dass meine eigene Maschine dafür arbeiten musste.
Einen messtechnischen Vergleich hatte ich damals nicht durchgeführt. Mein Urteil beruhte auf Passung, Verarbeitung und dem praktischen Eindruck des Bauteils.
Fazit
Insgesamt war ich mit dem von PCBWay gefertigten Bauteil zufrieden.
An der für mein Projekt entscheidenden Bearbeitung und Passung hatte ich nichts auszusetzen. Die Bohrungen waren sauber ausgeführt und das Bauteil ließ sich wie vorgesehen verwenden.
Weniger überzeugt hatte mich lediglich die Pulverbeschichtung auf der Vorderseite.
Da es sich in erster Linie um ein Funktionsteil handelte, war das für dieses Projekt allerdings kein entscheidendes Problem. Die Beschichtung hatte ich vor allem gewählt, weil ich sehen wollte, wie eine solche Oberfläche auf Aluminium wirkt.
Zu dieser Zeit beschäftigte ich mich nämlich selbst bereits mit dem Gedanken, mir irgendwann ein System zum Pulverbeschichten zuzulegen.
Hinweis zur damaligen Kooperation
Das hier gezeigte Bauteil wurde mir von PCBWay kostenlos zur Verfügung gestellt.
Die Bewertung in diesem Beitrag entspricht meinem damaligen persönlichen Eindruck. Gerade deshalb gehört auch die weniger überzeugende Pulverbeschichtung zur Dokumentation dazu.
Der Beitrag beschreibt den Stand aus dem Jahr 2021 und ist keine Aussage über heutige Fertigungsqualität, Preise oder Leistungen des Anbieters.
